Sonda přežila zimu a s příchodem jara na ni padla jarní únava. Zajedu se na ní podívat hned jak bude možný přístup na rozhlednu, tedy na začátku dubna.

Projekt

Jak se dneska řiká: "mise projektu" je zejména umožnit lidem, co musí být v práci, aby měli větší jistotu, že je opravdu letovo a mohli si lépe užít pracovní nasazení :-)

Novinky

7.3.2026 - sonda na Vrbici byla funkční tak nějak do včera, aktuálně vypadá, že se rozhodla nespolupracovat. Na servis se dostanu na začátku dubna, až bude po zimě umožněn přístup na rozhlednu.

15.11.2025 - sonda v Chrudimi uvedena do provozu po revizi.

14.11.2025 - sbírka na sondu na Vrbici byla úspešná. Náklady se vybraly během cca 14 dní => SUPER !! Zbytek vybraných peněz a případné další příspěvky půjdou na provoz.

3.11.2025 - Sonda v Chrudim: sondu mám sundanou na revizi, tzn. poud to něco ukazuje, není to platné. Počítám, že ji ještě v listopadu nainstaluji zpět na střechu.

21.10.2025 - Sonda na Srbcích - nakonec to nebyla jenom stínící borovice, ale na sondě se rozloučil GSM modul. Takže vyměněno, borovice učesána.

19.10.2025 - Sonda na Vrbici po drobné úpravě zpět na místě. Snad už definitivně.

3.10.2025 - na Srbcích opět povyrostla hostující borovice a v tuhle roční dobu stíní solárnímu panelu. Budu se snažit ještě před zimou tam vylézt a proříznout.

29.9.2025 - nová sonda Vrbice uvedená do provozu. Berte to zatím jako zkušební provoz. Detailní info: Sonda Vrbice

6.3.2025 - na sondě na Srbcích vyměněno čidlo anemometru, staré se už na podzim rozhodlo ukončit spolupráci. Spolu s tím výměna čidla směru větru a nová sada baterek. Tzn. sonda v provozu. Tak už jen ten vítr ...

24.1.2025 - nová sonda Vrbice v procesu oživování. Zobrazovaná data nejsou platná.

17.11.2024 - ke státnímu svátku se na sondě na Srbcích šprajclo čidlo anemometru. Vydrželo v těch nehostinnejch podmínkách přes 5 let, takže asi dobrý. Vyměním ho nějako na začátku jara 2025, resp. jak to umožní počasí. Obnáší to komplet demontáž 'stožáru' na kterém je čidlo vysuté nad borovici a to chce aby nebyla moc velká kosa.

19.5.2024 - sonda v Chrudimi je zpět v provozu po jarní revizi. Kupodivu byl problém jen s baterkama. Původní sada 18650tek vydržela od začátku, tzn. skoro 5 let, v létě v zimě ... slušnej výkon :-)

18.3.2024 - sonda na Srbcích po zimě OK. Chtělo by to víc slunečných dní, zatím se nestíhá dobíjet. Sonda v Chrudimi je po zimě zřejmě mimo provoz, resp. budu jí muset omrknout. Tzn. Chrudim pravděpodobně nefunkční.

20.6.2022 - v 17:30 na Srbcích zaznamenán rekordní náraz 61.4 m/s = 221 km/h.

22.5.2022 - sonda zpět na Srbcích s lepším zabezpečením proti útokům mravenců na solární panely :-)

15.4.2022 - sondu ze Srbců jsem musel sundat z důvodu servisu. Tzn. pokud jsou zobrazována nějaká data, nejsou reálná.

17.2.2022 - v 10:50 v Chrudimi zaznamenán rekordní náraz 49.5 m/s = 178 km/h.

15.2.2022 - obě sondy přežily zimu v pořádku. V období od cca 1.11. do 15.2. jsou obě (ale zejména sonda na Srbcích) víceméně mimo provoz.
Slunko je tak nízko a hezkých dní tak málo, že se nestíhá pokrýt spotřeba sond a ty hybernují. Navíc sondě na Srbcích stíní při takto nízké pozici slunce větve borovice na které je umístěna.

10.11.2021 - sonda na Srbcích opět v provozu. Hostující borovička začala v tomto podzimním období stínit solárům :-)

5.11.2021 - sonda na Srbcích je z důvodu nějaké závady mimo provoz.

2.4.2021 - sonda v Chrudimi je zpět na místě. Dostala další solární panel, externí watchdog/reset, nové baterky a byly mírně upraveny provozní časy.

24.2.2021 - sonda na Srbcích je zpět na místě. Dostala další solární panel, externí watchdog/reset, nové baterky a byly mírně upraveny provozní časy. Sezóna může začít :-)

20.2.2021 - sonda v Chrudimi je v test provozu mimo reálné umístění. Pokud to něco ukazuje, tak data nejsou platná.

10.10.2020 - sondu ze Srbců jsem byl nucen sundat .... přes zimu je naplánovaná revize. Sonda v Chrudimi je taktéž nefunkční, plán je přes zimu dát obě sondy "dohromady".

5.3.2020 - vypadá, že obě sondy zimu přežily OK. Po "zimním" omezeném provozu jsou obě sondy plně nabité a funkční ... sezóna může začít :-)

5.12.2019 - nová veličina v grafu "Petrův graf" ... zavedena po upozornění na "nepřehlednost" vizualizace. Zejména okamžitá rychlost větru typicky osciluje v takovém rozsahu, že graf může působit nepřehledně. Každopádně vypadá "jinak", než třeba graf na CHMI. Nová hodnota je klouzavý (pouhá shoda jmen) průměr, aktuálně z posledních 25 hodnot, okamžité rychlosti větru. Tzn. klouzavý průměr za cca posledních 25 minut. Graf to krásně vyhladí a vypadá o poznání lépe :-) Ideální by zřejmě bylo použít nějaké pokročilejší zpracování, třeba nejmenší čtverce ... třeba na to dojde.

5.12.2019 - vypnutí/zapnutí zobrazení jednotlivých veličin v grafu pomocí legendy je ukládáno. Tzn. pokud si vypnete např. zobrazení nárazů větru, při příštím zobrazení WEBu zůstane vypnuté.

20.11.2019 - pokud nejsou zobrazena žádná data, jest to aktuálně způsobeno fatálním nedostatkem slunečního svitu.
Zhruba od změny času je sonda schopna provozu pouze pokud je zcela jasno po většinu dne - den je příliš krátký, slunce příliš nízko a bezoblačných dní velmí málo, aby se akumulátory dobily do plné kapacity.
Předpoklad je, že v pozdní zimě/brzkém jaře s "prodloužením dne" bude provoz opět OK.

5/2019 - uvedení do provozu.

Umístění sondy na Srbcích

Sonda je umístěna na hraně lesa na horní straně startu kousek nad vrcholkem stromů. Ve směru od Z není nijak ovlivňována. Pro směry od S je mírně v závětří. Pro směr od V je pod horizontem hrany. J nás nezajímá, ale nemělo by tam nic vadit.
Směr větru neodpovídá přesně světovým stranám, 270° je kolmo na hranu, která není čistě na Z ale mírně skloněná k J.

Umístění sondy Chrudim

Sonda v Chrudimi je umístěná zhruba v místě vojenské části letiště, cca 12 m nad zemí.
V žádném směru ji nic nezakrývá. Pouze je nutné brát v potaz, že pro směr od Z je umístění pod horizontem kopce mezi Chrudimí a Sobětuchami.
Sonda v této výšce typicky měří o 1-2 m/s víc než je vítr při zemi.

Umístění sondy na Vrbici

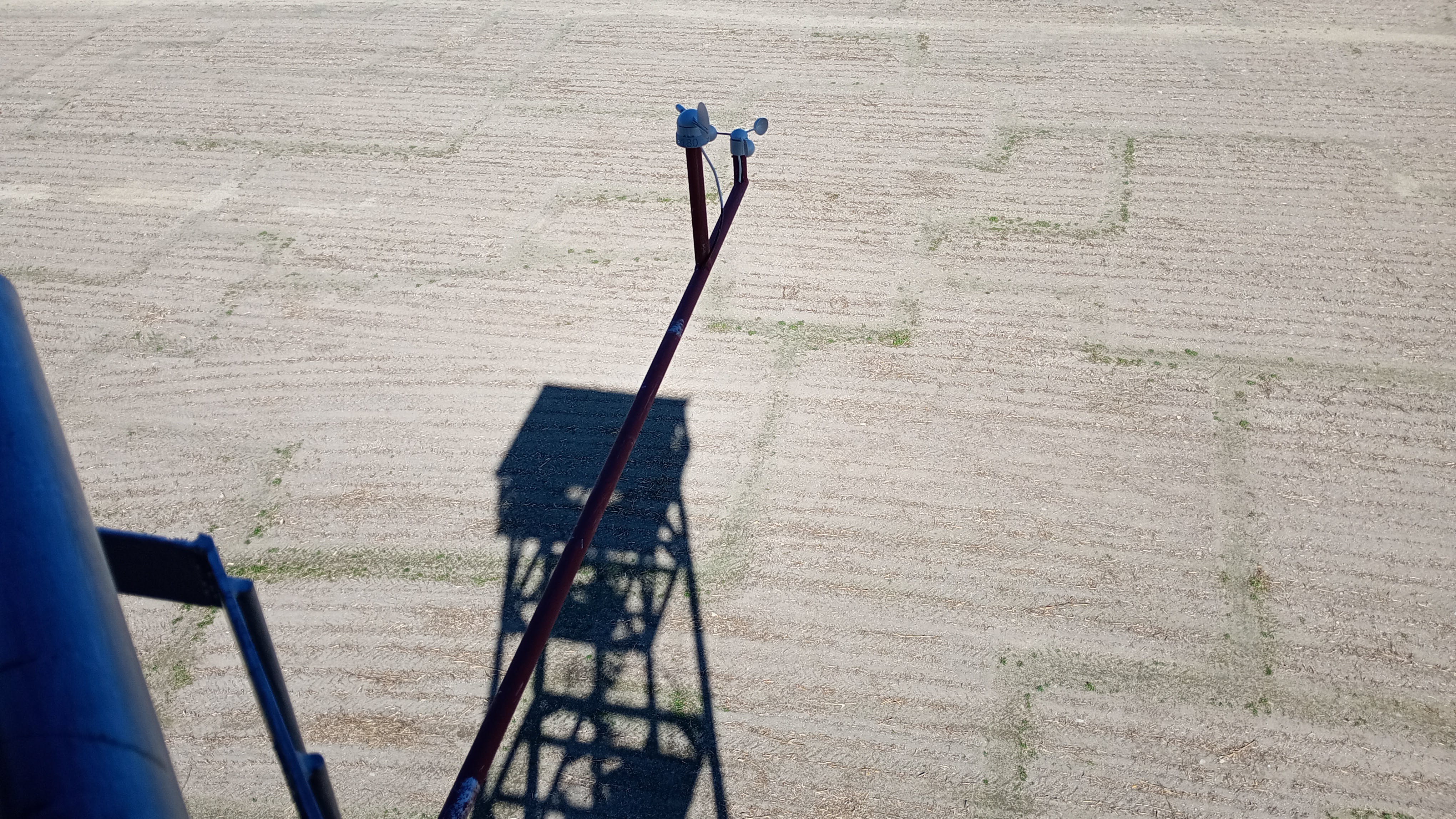

Sonda na Vrbici je umístěna přímo na rozhledně Vrbice. Čidlo anemometru je umístěno v nejvyšším patře a je vysunuté poměrně daleko od rozhledny ve směru na N. Tzn. pro směry W-NW-N-NE-E by nemělo být zásadně ovlivňováno tělesem rozhledny. Pro S směry je čidlo zcela kryté tělesem rozhledny a naměřené hodnoty budou pravděpodobně nesmyslné.
Umístnění na rozhledně se původně jevilo jako ne úplně ideální, protože rozhledna se zdá být "úplavu" za hranou kopce. Reálně ale data ze sondy vypadají velmi použitelně.

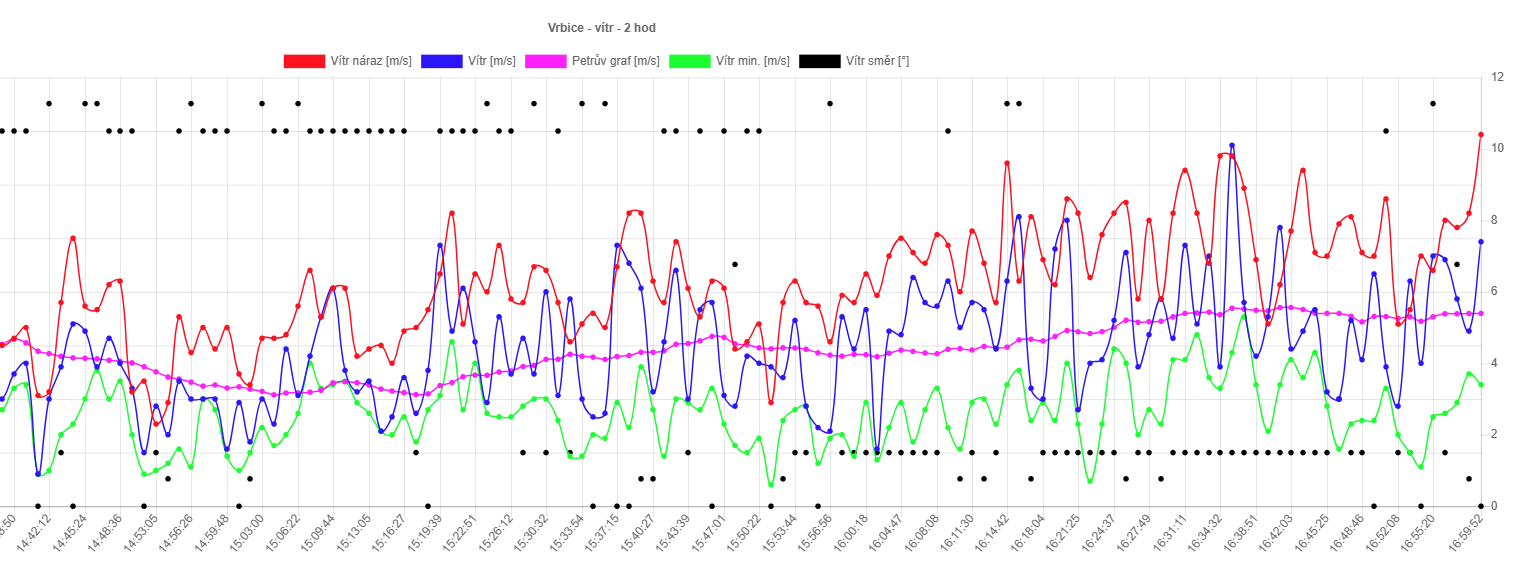

Reálná data z neděle 28.9.2025, kdy se létalo a byly spíše slabší podmínky:

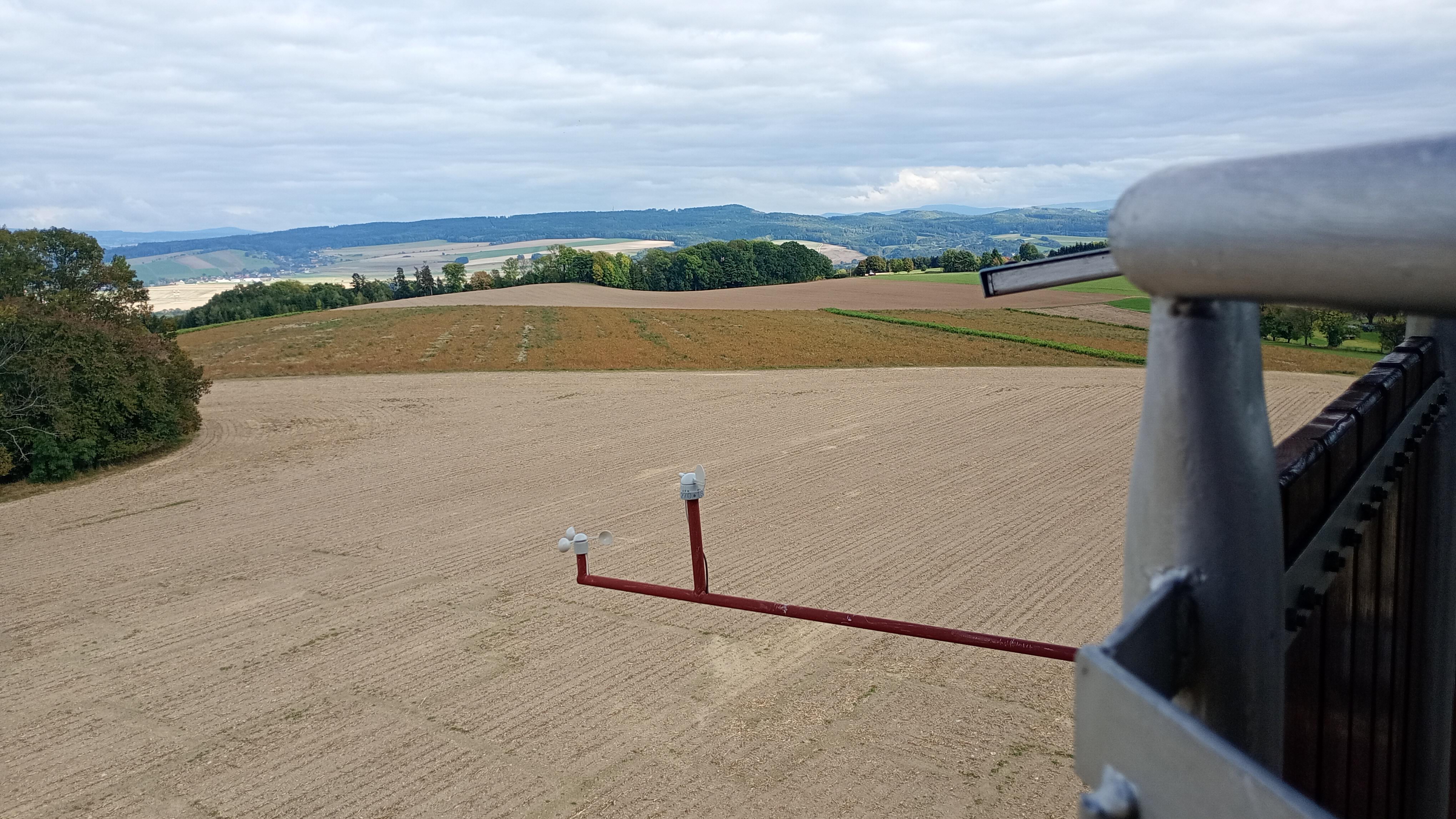

Čidlo anemometru

Na celém projektu sondy na Vrbici má lví podíl Honza Kupka, který jej vymyslel, zařídil umístění na rozhledně a vyrobil mechanické díly pro montáž na rozhlednu.
Osazení je poměrně komplikované, protože vlastní čidlo anemometru musí být na N straně rozhledny a solární panel naopak musí být umístěn na S straně a orientován na S.

WEB aplikace

Grafy jsou interaktivní. Najetím myší nad bod grafu je zobrazena hodnota v daném bodě.
Jednotlivé veličiny v grafu je možno zapínat/vypínat přes legendu.
Přepnutí mezi záložkami, dvojklikem do grafu, nebo tlačítkem 'Načíst nová data pro všechny sondy' jsou do grafů dočteně nová (pouze nová) data od posledního načtení dat.
Dvojklik funguje i na mobilech (čas mezi kliknutími musí být delší).
Kratší graf zobrazuje posledních 150 hodnot (typicky se měří každou minutu, tzn. cca 2,5 hod)
Delší graf zobrazuje posledních 15 hodin.
Všechny časy jsou středoevropské, včetně přechodu na letní/zimní čas.

Jak se měří

Naměřené hodnoty se na server přenášejí každou cca minutu.
Rychlost větru se počítá z naměřeného času na jednu otáčku enemometru, tzn. relativně přesně. Anemometr není nijak moc kalibrovaný, ale přijde mi, že rychlost tak nějak odpovídá.
Okamžitá rychlost větru se počítá jako klouzavý průměr z posledních 20-ti naměřených hodnot rychlosti větru, nezávisle na intervalu přenosu dat na server.
Pro nárazy větru jsem z používaných metodik použil variantu, kdy náraz je max. rychlost větru, která trvá alespoň 3 sekundy. Nárazy se počítají vždy pro jeden interval přenosu dat na server.
Zvolená metodika občas způsobuje poněkud matoucí výsledek, kdy okamžitá rychlost vychází víc než nárazy větru. Typicky za situace kdy je vítr hodně nárazovitý a nárazy jsou hodně velké, ale časově kratší než 3 sekundy.
Minimální rychlost je minimum v rámci jednoho intervalu přenosu dat na server.
Čidlo směru větru má rozlišení 22,5°. Pro některé směry je to spíš 45°. S ohledem na reálné chování čidla za provozu a nutnost následného SW zpracování mi to přijde dostatečné. Lidsky řečeno: čidlo sebou za provozu tak mlátí, že výsledný směr je stejně jen jakýsi průměr.
Teplotní čidla jsou u obou sond umístěna na zádech solárního panelu. Tzn. jsou trvale ve stínu, ale až se panel dostatečně prohřeje jsou ovlivňována teplotou vlastního panelu. Sonda v Chrudimi je umístěna nad střechou, tzn. teplota bude ovlivňována tepelnou setrvačností střechy. Teplotní čidla ne úplně dobře snáší záporné teploty, pod -5°C většinou "zamrzají".
Data jsou přenášena na server pouze během dne a to v následujícím rozmezí:

• Leden, Prosinec: od 8:30 do 15:00
• Únor: od 8:00 do 15:30
• Listopad: od 8:00 do 15:00
• Březen, Říjen: od 7:30 do 16:00
• Duben, Září: od 7:00 do 17:00
• Květen, Srpen: od 6:00 do 18:00
• Červen, Červenec: od 6:00 do 19:00

Důvod je zejména solární napájení.
Oproti původním časům byly rozsahy provozu optimalizovány takto:

• Přes zimní období byly časy maximálně zkráceny, aby, pokud možno, aku v sondě přežily zimu.
• V sezóně byly provozní časy upraveny tak, aby byla data k dispozici ideálně ráno a během dne, kdy se rozhodujete zda jet lítat.
• Navečer byly provozní intervaly naopak zkráceny, bo hodinu před západem slunce už na kopec moc lidí nepojede.

Hardware

Všechny sondy jsou téměř totožné, postavené na Arduinu Mega.
Sonda v Chrudimi jede na WiFi.
Sondy na Srbcích a Vrbici jedou na GSM. Datovou náročnost jsem nijak zásadně nezjišťoval, u GSM vychází na cca 2 MB/den.
Napájení sond v Chrudimi a na Srbcích aktuálně zajišťuje dvojice 6V/10W solárních panelů, které dobíjejí 4 x LiIon 18650 baterie. Původně byla každá sonda osazena pouze jedním 6V/10W solárním panelem, ale ukázalo se to jako ne úplně dostatečné, zejména v situacích, kdy není více dní po sobě slunečno.
Z akumulátorů je schopna sonda bez dobíjení jet cca 1.5 dne. Pokud solární dobíjení nejede delší dobu, přejde sonda po poklesu napětí aku pod 3.7 V do úsporného režimu.
Kompletní náklady (úplně veškerý materiál) vychází na 2600,- Kč na jednu sondu (Chrudim a Srbce). Cca polovina elektronika, druhá půlka mechanické díly ... a samozřejmě mraky hodin práce.
Sonda na Vrbici má napájení řešeno 12V/50W solárním panelem a místo LiOn aku je použit gelový olověný aku 12V/7.2 Ah (tzn. zobrazované napětí aku je v jiném rozsahu). Jinak je prakticky totožná se sondou na Srbcích.
